1.12 NOTASI DIODE SEMIKONDUKTOR

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat Dan Bahan

3. Dasar Teori

4. Percobaan

1. Tujuan [Kembali]

1. Untuk mengetahui notasi yang sering digunakan untuk dioda semikonduktor

2. Untuk memahami notasi yang digunakan untuk dioda semikonduktor

2. Alat Dan Bahan [Kembali]

Alat :

1. Generator AC

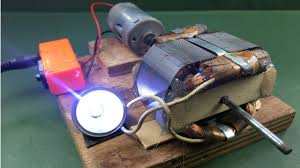

Generator Ac atau generator alternating current berfungsi mengubah tenaga mekanis menjadi tenaga listrik bolak-balik. Sementara itu genertaor ac juga berkerja berdasarkan hukum Faraday, dimana jika sebatang batang penghantar berada pada medan magnet yang berubah-ubah maka pada penghantar tersebut akan tercipta gaya gerak listrik.

Bahan :

1. LED

LED adalah perangkat elektronik yang dapat mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif). Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus.

Dioda merupakan salah satu komponen yang dibuat dari bahan semikonduktor. Bahan untuk mempertemukan elemen P dan N akan menentukan karakteristik dioda dan sifat-sifatnya. Saat ini bahan semikonduktor pembuat dioda adalah semikonduktor silikon dan germanium.

Semikonduktor bahan silikon merupakan bahan yang paling banyak digunakan pada jenis dan tipe dioda karena silikon menawarkan beberapa kelebihan seperti kinerja yang tinggi dan biaya produksi yang lebih rendah. Biasanya tegangan jatuh dioda berbahan silikon berkisar 0,7 Volt.

Semikonduktor bahan germanium memiliki jumlah produksi yang lebih sedikit dibandingkan dengan dioda silikon. Kelebihan dari bahan germanium ini adalah memiliki tegangan jatuh dioda yang rendah, yakni berkisar antara 0,2 hingga 0,3 Volt. Namun dibandingkan dengan semikonduktor berbahan silikon, germanium harus dibayar dengan biaya produksi yang lebih mahal meskipun seiring perkembangan teknologi elektronika saat ini, biaya produksi dengan bahan silikon dan germanium tidak jauh berbeda.

3. Dasar Teori [Kembali]

Ringkasan Notasi Dioda :

Notasi yang paling sering digunakan untuk dioda semikonduktor disajikan pada gambar dibawah ini :

Gambar 1 Notasi yang sering digunakan untuk dioda semikonduktor

Untuk kebanyakan dioda tanda apapun seperti titik atau pita, seperti yang ditunjukkan pada Gambar 1, muncul di ujung katoda. Terminologi anoda dan katoda adalah sisa dari notasi tabung vakum. Anoda mengacu pada potensi yang lebih tinggi atau positif, dan katoda mengacu pada terminal yang lebih rendah atau negatif. Kombinasi level bias ini akan menghasilkan kondisi bias maju atau "on" untuk dioda.

Berikut adalah gambar berbagai jenis diode :

Gambar 2. Berbagai jenis diode

4. Percobaan [Kembali]

a) Prosedur Percobaan

1) Susunlah rangkaian seperti gambar, dan perhatikan anoda dan katoda

2) Hubungkan dengan AC generator, dan atur tegangan sebesar 5V.

3) Simulasikan

b) Hardware (Tidak Ada, Hanya Dalam Praktikum)

c) Rangkaian Simulasi

d) Prinsip Kerja

Dioda merupakan penyearah, ketika tegangan AC berada pada interval positif, maka dioda yang terletak diatas akan meneruskan tegangan positif tersebut, ketika tegangan AC pada interval negatif, maka dioda yang terletak dibagian atas akan memutus tegangan negatif tersebut. Pada dioda yang terletak dibawah, ketika supply mengalirkan negatif, maka dioda akan meneruskan, sedangkan ketika positif maka dioda akan memutus aliran tersebut.
