Example

Example 3.1

(a) Dengan menggunakan karakteristik Gambar 1, tentukan arus kolektor yang dihasilkan jika IE = 3 mA dan VCB = 10 V.

(b) Dengan menggunakan karakteristik Gambar 1, tentukan arus kolektor yang dihasilkan jika

IE = 3 mA tetapi VCB berkurang menjadi 2 V.

(c) Menggunakan karakteristik Gambar 3 dan 2, tentukan VBE jika IC 4 mA dan

VCB = 20 V.

(d) Ulangi bagian (c) menggunakan karakteristik Gambar 2 dan 1c

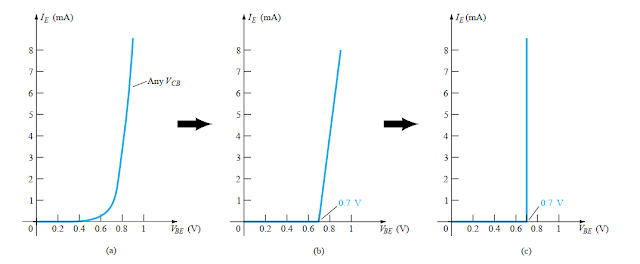

Gambar 1

Gambar 2

Gambar 3

Jawab :

(a) Karakteristik secara jelas menunjukkan bahwa IC ≅ IE = 3 mA.

(b) Pengaruh perubahan VCB dapat diabaikan dan IC terus menjadi 3 mA.

(c) Dari Gambar 2, IE ≅ IC = 4 mA. Pada Gambar 3, level VBE yang dihasilkan adalah sekitar

0,74 V.

(d) Sekali lagi dari Gambar 2, IE ≅ IC = 4 mA. Namun, pada Gambar 1c, VBE adalah 0,7 V untuk

semua tingkat arus emitor.

Example 3.2

(a) Dengan menggunakan karakteristik Gambar 4, tentukan IC pada IB 30 A dan VCE

10 V.

(b) Dengan menggunakan karakteristik Gambar 4, tentukan IC pada VBE 0,7 V dan VCE

15 V.

Gambar 4

Jawab :

(a) Di persimpangan IB = 30 A dan VCE 10 V, IC 3.4 mA.

(b) Menggunakan Gambar 4b, IB = 20 A pada VBE = 0.7 V. Dari Gambar 4a kita menemukan bahwa IC

= 2,5 mA di persimpangan IB = 20 A dan VCE = 15 V
