KONTROL EFISIENSI PANEL SURYA
1. TUJUAN [Kembali]
1) Untuk memahami penggunaan opamp
2) Untuk memahami penggunaan transistor bipolar dan unipolar
3) Untuk menambah manfaat kolam
4) Untuk memberi makan ikan otomatis
2. ALAT DAN BAHAN [Kembali]
a. ) DC Generator
DC Generator ini adalah alat/komponen yang digunakan sebagai pemberi
sumber tegangan pada rangkaian.
b. ) Motor DC
Motor DC adalah Motor listrik yang membutuhkan suplai tegangan arus
searah atau arus DC (Direct Current) pada kumparan medan untuk diubah
menjadi energi mekanik.
c. ) Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik
dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri
dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal
(seperangkat Kontak Saklar/Switch).
d. ) Resistor
Resistor adalah perangkat elektronik yang berperan sebagai penghambat
tengangan suatu rangkaian. Resistor ini memiliki berbagai variasi
hambatan yang satuannya ohm.
e. ) Op - Amp
Op - Amp digunakan sebagai rangkaian detector. Pada saat Vout dari sensor
lebih kecil dari Vref, maka akan mengahasilkan -Vsat. Dan pada saat Vout
sensor lebih besar dari Vref, maka akan menghasilkan +Vsat.
f. ) Transistor Bipolar
Transistor Junction disebut juga Transistor Bipolar karena kristal PNP
dan NPN disebut Transistor Junction dan karena mempunyai dua macam pembawa
muatan yaitu elektron bebas pada N dan hole pada P. Pengertian Transistor
Bipolar sendiri adalah Transistor yang memiliki dua sambungan kutub.
g ) Transistor Unipolar
|
Transistor Unipolar adalah Adalah Transistor yang memiliki satu sambungan kutub, yang terbagi
menjadi dua yaitu FET ( Field Effect Transistor ) memiliki JFET kanal P
dan N, dan MOSFET memilki kanal P dan N.
h. ) Sensor LDR
LDR (Light Dependent Resistor) adalah Resistor yang memiliki
sifat bilah terkena cahaya nilai resistansinya akan berubah. Semakin terang
cahaya yang nenyinarinya maka akan semakin kecil nilai resistansinya,
dan bila cahaya semakin gelap maka resistansinya semakin besar. Photo Resistor/LDR banyak dipakai sebagai alat kontrol elektronik
yang berkaitan dengan menggunakan efek cahaya.
i. ) DIODA
Dioda mempunyai fungsi untuk menghantarkan arus listrik ke satu arah
tetapi menghambat arus listrik dari arah sebaliknya.
j. ) Sensor PIR
Sensor PIR merupakan
sensor yang dapat mendeteksi pergerakan
3. DASAR TEORI [Kembali]
a. ) DC Generator
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang
mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan
arus DC / arus searah. Generator DC dibedakan menjadi beberapa jenis
berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya
terhadap jangkar (anker), jenis generator DC yaitu:
Konstruksi Generator DC
Pada umumnya generator DC dibuat dengan menggunakan magnet permanent dengan 4-kutub rotor, regulator tegangan digital, proteksi terhadap beban lebih, starter eksitasi, penyearah, bearing dan rumah generator atau casis, serta bagian rotor. Gambar 1 menunjukkan gambar potongan melintang konstruksi generator DC.
|
|
|
Generator DC terdiri dua bagian, yaitu stator, yaitu bagian mesin DC yang diam, dan bagian rotor, yaitu bagian mesin DC yang berputar. Bagian stator terdiri dari: rangka motor, belitan stator, sikat arang, bearing dan terminal box. Sedangkan bagian rotor terdiri dari: komutator, belitan rotor, kipas rotor dan poros rotor.
Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang.
Prinsip kerja Generator DC
Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara:- dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik.
- dengan menggunakan komutator, menghasilkan tegangan DC.
Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 2 dan Gambar 3.
|
| Gambar 2. Pembangkitan Tegangan Induksi. |
Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Tegangan induksi terbesar terjadi saat rotor menempati posisi seperti Gambar 2 (a) dan (c). Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar. Sedangkan posisi jangkar pada Gambar 2.(b), akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.
|
| Gambar 3. Tegangan Rotor yang dihasilkan melalui cincin-seret dan komutator. |
Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), seperti ditunjukkan Gambar 3.(1), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin Gambar 3.(2) dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positip.
- Rotor dari generator DC akan menghasilkan tegangan induksi bolak-balik. Sebuah komutator berfungsi sebagai penyearah tegangan AC.
- Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan).
Jenis-Jenis Generator DC
Seperti telah disebutkan diawal, bahwa generator DC berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker) dibagi menjadi 3 jenis, yaitu:- Generator penguat terpisah
- Generator shunt
- Generator kompon
b. ) Motor DC
Seperti yang sudah dijelaskan sebelumnya bahwa motor terdiri atas 2
bagian utama yaitu stator dan motor. Pada stator terdapat lilitan
(winding) atau magnet permanen, sedangkan rotor adalah bagian yang dialiri
dengan sumber arus DC. Arus yang melalui medan magnet inilah yang
menyebabkan rotor dapat berputar. Arah gaya elektromagnet yang ditimbulkan
akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan
menggunakan kaidah tangan kanan.
Keuntungan utama motor DC adalah sebagai pengendali kecepatan, yang tidak
mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan
mengatur:
• Tegangan dinamo : meningkatkan tegangan dinamo akan meningkatkan
kecepatan
• Arus medan : menurunkan arus medan akan meningkatkan kecepatan.
Mekanisme Kerja Motor DC
Mekanisme kerja untuk seluruh jenis motor secara umum sama
Arus listrik dalam medan magnet akan menimbulkan gaya.
· Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop,
maka kedua sisi loop yaitu pada sudut kanan medan magnet akan mendapat
gaya pada arah yang berlawanan.
· Pasangan gaya menghasilkan torsi untuk memutar kumparan.
· Motor- motor memiliki beberapa loop pada dinamonya untuk memberikan
tenaga putar yang lebih seragam dari medan magnetnya dihasilkan oleh
susunan elektromagnetik yang disebut kumparan medan
Beberapa kerugian penggunaan motor DC:
-Perawatan intensif karena brush atau sikat pada motor DC akan aus.
-Konversi arus AC menjadi arus DC menggunakan konverter memerlukan biaya
yang mahal.
Keuntungan penggunaan motor DC:
-Kecepatannya mudah diatur.
Perhitungan pada motor DC :
Daya input :
Pin= √3 Vrms Irms cosƟ
Daya output : Pout=
Tout w
w = kecepatan sudut
Tout = torsi output
Efisiensi :
η (%) = (Pout/Pin) x 100
Mengapa terdapat efisiensi pada motor? Karena motor yang digunakan tidak
dapat bersifat ideal, artinya pada motor ada kehilangan daya pada setiap
prosesnya sehingga daya output akan bernilai lebih kecil daripada daya
input. Kehilangan daya ini biasa disebut sebagai rugi-rugi daya dan dapat
disebabkan karena mechanical (gesekan dan rotasi) serta electric (hambatan
pada belitan).
Simbol motor listrik
Motor DC
Seperti yang sudah dijelaskan sebelumnya bahwa motor terdiri atas 2
bagian utama yaitu stator dan motor. Pada stator terdapat lilitan
(winding) atau magnet permanen, sedangkan rotor adalah bagian yang dialiri
dengan sumber arus DC. Arus yang melalui medan magnet inilah yang
menyebabkan rotor dapat berputar. Arah gaya elektromagnet yang ditimbulkan
akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan
menggunakan kaidah tangan kanan.
Keuntungan utama motor DC adalah sebagai pengendali kecepatan, yang tidak
mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan
mengatur:
• Tegangan dinamo : meningkatkan tegangan dinamo akan meningkatkan
kecepatan
• Arus medan : menurunkan arus medan akan meningkatkan kecepatan.
Mekanisme Kerja Motor DC
Mekanisme kerja untuk seluruh jenis motor secara umum sama
Arus listrik dalam medan magnet akan menimbulkan gaya.
· Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop,
maka kedua sisi loop yaitu pada sudut kanan medan magnet akan mendapat
gaya pada arah yang berlawanan.
· Pasangan gaya menghasilkan torsi untuk memutar kumparan.
· Motor- motor memiliki beberapa loop pada dinamonya untuk memberikan
tenaga putar yang lebih seragam dari medan magnetnya dihasilkan oleh
susunan elektromagnetik yang disebut kumparan medan
Beberapa kerugian penggunaan motor DC:
-Perawatan intensif karena brush atau sikat pada motor DC akan aus.
-Konversi arus AC menjadi arus DC menggunakan konverter memerlukan biaya
yang mahal.
Keuntungan penggunaan motor DC:
-Kecepatannya mudah diatur.
Perhitungan pada motor DC :
Daya input :
Pin= √3 Vrms Irms cosƟ
Daya output : Pout=
Tout w
w = kecepatan sudut
Tout = torsi output
Efisiensi :
η (%) = (Pout/Pin) x 100
Mengapa terdapat efisiensi pada motor? Karena motor yang digunakan tidak
dapat bersifat ideal, artinya pada motor ada kehilangan daya pada setiap
prosesnya sehingga daya output akan bernilai lebih kecil daripada daya
input. Kehilangan daya ini biasa disebut sebagai rugi-rugi daya dan dapat
disebabkan karena mechanical (gesekan dan rotasi) serta electric (hambatan
pada belitan).
Simbol motor listrik
c. ) Relay
Relay adalah komponen elektronika berupa saklar elektronik yang
digerakkan oleh aruslistrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang
besi (solenoid) di dekatnya.Ketika solenoid dialiri aruslistrik, tuasa kantertarik karena adanya gaya magnet
yang terjadi pada solenoid sehingga kontak saklarakan menutup. Pada saat arus ihentikan, gaya magnet akan hilang, tuasakan kembalikeposisi semula dan konta ksaklar kembali terbuka.Relay biasanya digunakan
untuk menggerakkan arus / tegangan yang besar (misalnyaperalatanlistrik 4 A / AC 220 V) denganmemakaiarus /
tegangan yang kecil (misalnya 0.1 A / 12 Volt DC).
Gambar Bentuk dan Simbol Relay
Fungsi-fungsi dan Aplikasi Relay
Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :
- Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
- Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
- Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
- Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
d. ) OP - AMP
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah
satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik.
Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan
Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya
untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang
luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering
disebut juga dengan Penguat Operasional.
Karakteristik Op-Amp (Operational Amplifier)
Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.
Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :
- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
- Karakteristik tidak berubah dengan suhu
Pada dasarnya, kondisi Op-Amp ideal hanya merupakan teoritis dan hampir tidak mungkin dicapai dalam kondisi praktis. Namun produsen perangkat Op-Amp selalu berusaha untuk memproduksi Op-Amp yang mendekati kondisi idealnya ini. Oleh karena itu, sebuah Op-Amp yang baik adalah Op-Amp yang memiliki karakteristik yang hampir mendekati kondisi Op-Amp Ideal.

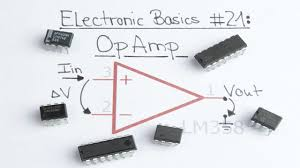

Bentuk dan Simbol IC Op-Amp
Berikut dibawah ini adalah Simbol dan bentuk IC Op-Amp pada umumnya.
e. ) Transistor Bipolar
Transistor bipolar memiliki 2 junction yang dapat disamakan dengan
penggabungan 2 buah dioda.
Emiter-Base adalah satu junction dan Base-Kolektor junction lainnya.
Seperti pada dioda, arus hanya akan mengalir hanya jika diberi bias
positif, yaitu hanya jika tegangan pada material P lebih positif daripada
material N (forward bias).
Pada gambar ilustrasi transistor NPN berikut ini, junction base-emiter
diberi bias positif sedangkan base-colector mendapat bias negatif (reverse
bias).
Arus Elektron Transistor NPN
Karena base-emiter mendapat bias positif maka seperti pada dioda, elektron
mengalir dari emiter menuju base. Kolektor pada rangkaian ini lebih
positif sebab mendapat tegangan positif. Karena kolektor ini lebih
positif, aliran elektron bergerak menuju kutup ini. Misalnya tidak ada
kolektor, aliran elektron seluruhnya akan menuju base seperti pada dioda.
Tetapi karena lebar base yang sangat tipis, hanya sebagian elektron yang
dapat bergabung dengan hole yang ada pada base.
Sebagian besar akan menembus lapisan base menuju kolektor. Inilah
alasannya mengapa jika dua dioda digabungkan tidak dapat menjadi sebuah
transistor, karena persyaratannya adalah lebar base harus sangat tipis
sehingga dapat diterjang oleh elektron. Jika misalnya tegangan base-emitor
dibalik (reverse bias), maka tidak akan terjadi aliran elektron dari
emitor menuju kolektor.
f. ) Transistor Unipolar
|
|
Transistor Unipolar Adalah Transistor
yang memiliki satu sambungan kutub, yang terbagi menjadi dua yaitu FET (
Field Effect Transistor ) memiliki JFET kanal P dan N, dan MOSFET
memilki kanal P dan N. Fungsinya membuat N – Channe JFET menjadi sebuah
versi solid – state dari tabung vakum, yang juga membentuk sebuah dioda
antara grid dan katode. Keduanya bekerja di “depletion mode”, dan juga
memilki impedansi input tinggi dan menghantarkan arus listrik dibawah
kontrol tegangan input.
FET (Field Effect Transistor
) Terbuat dari bahan semikonduktor, mempunyai kaki yaitu gerbang (gate),
sumber (source), dan cerat (drain). FET terbagi menjadi dua macam yaitu
FET Kanal dan FET Kanal N. FET lebih jauh lagi dibagi menjadi tipe
enhancement mode dan depletion mode. Mode menandakan polaritas dan
tegangan gate dibandingkan dengan source saat FET menghantar listrik.
Dalam depletion mode, gate adalah negatif dibandingkan source, sedangkan
dalam enhancement mode gate adalah positif. Jika gate lebih positif maka
aliran arus diantara source dan aliran meningkat. Sebagian besar IGFET
adalah tipe enhancement mode, dan hampir semua JFET adalah tipe
depletion mode.
Cara Kerja Transistor
Unipolar Hanya menggunakan satu jenis pembawa muatan (elektron atau hole,
tergantung dari tipe FET ). Dalam FET, arus listrik utama mengalir dalam
satu kanal. Dan ketebalan dari daerah perbatasan ini dapat dirubah
dengan perubahan tegangan yang diberikan
g. ) Resistor
Empat buah cincin berwarna dipergunakan untuk mengindikasikan nilai
tahanan sebuah resistor tetap. Cincin ini ditempatkan saling berdekatan
di salah satu ujung badan resistor. Warna tiap-tiap cincin
mempresentasikan sebuah bilangan Disamping empat buah cincin tersebut
terdapat lagi sebuah cincin pada bagian ujung resistor yang
mempresentasikan toleransi. Berikut adalah cara penghitungan resistor
:
h. ) PIR sensor
Sensor PIR merupakan sensor yang dapat mendeteksi pergerakan, dalam hal
ini sensor PIR banyak digunakan untuk mengetahui apakah ada pergerakan
manusia dalam daerah yang mampu dijangkau oleh sensor PIR. Sensor ini
memiliki ukuran yang kecil, murah, hanya membutuhkan daya yang kecil,
dan mudah untuk digunakan. Oleh sebab
itu, sensor ini banyak digunakan pada skala rumah maupun bisnis. Sensor
PIR ini sendiri merupakan kependekan dari “Passive InfraRed” sensor.
Bagian-Bagian Sensor PIR
Gambar berikut menunjukkan bagian-bagian dari sensor PIR yang perlu untuk diketahui
- Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
- Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
- Regulator 3VDC : Penstabil tegangan menjadi 3V DC
- Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
- DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
- Output Digital : Output digital sensor
- Ground : Hubungkan dengan ground (GND)
- BISS0001 : IC Sensor PIR
- Pengatur Jumper : Untuk mengatur output dari pin digital.
Cara Kerja PIR
Pada umumnya sensor PIR dibuat dengan sebuah sensor pyroelectric sensor (seperti yang terlihat pada gambar disamping) yang dapat mendeteksi tingkat radiasi infrared. Segala sesuatu mengeluarkan radiasi dalam jumlah sedikit, tapi semakin panas benda/mahluk tersebut maka tingkat radiasi yang dikeluarkan akan semakin besar. Sensor ini dibagi menjadi dua bagian agar dapat mendeteksi pergerakan bukan rata-rata dari tingkat infrared. Dua bagian ini terhubung satu sama lain sehingga jika keduanya mendeteksi tingkat infrared yang sama maka kondisinya akan LOW namun jika kedua bagian ini mendeteksi tingkat infrared yang berbeda (terdapat pergerakan) maka akan memiliki output HIGH dan LOW secara bergantian.
Grafik Sensor Pir
i. ) Sensor LDR
Pengertian LDR (Light Dependent Resistor) adalah jenis
Resistor yang nilai hambatan atau nilai resistansinya
tergantung pada intensitas cahaya yang diterimanya. Nilai
Hambatan LDR akan menurun pada saat cahaya terang dan nilai
Hambatannya akan menjadi tinggi jika dalam kondisi gelap.
Dengan kata lain, fungsi LDR (Light Dependent Resistor)
adalah untuk menghantarkan arus listrik jika menerima
sejumlah intensitas cahaya (Kondisi Terang) dan menghambat
arus listrik dalam kondisi gelap. Naik turunnya nilai
Hambatan akan sebanding dengan jumlah cahaya yang
diterimanya. Pada umumnya, Nilai Hambatan LDR akan mencapai
200 Kilo Ohm (kΩ) pada kondisi gelap dan menurun menjadi 500
Ohm (Ω) pada Kondisi Cahaya Terang. LDR (Light Dependent
Resistor) yang merupakan Komponen Elektronika peka cahaya
ini sering digunakan atau diaplikasikan dalam Rangkaian
Elektronika sebagai sensor pada Lampu Penerang Jalan, Lampu
Kamar Tidur, Rangkaian Anti Maling, Shutter Kamera, Alarm
dan lain sebagainya. Berikut ini adalah gambar grafik dari
sensor LDR.
Gambar grafik respon sensor LDR
4. PERCOBAAN [Kembali]
a) Prosedur Percobaan
1. Hubungkan lah semua komponen rangkaian sesuai gambar rangkaian
2. Hubungkan rangkaian ke generator DC
3. Ketika siang atau sore, maka panel surya akan berputar ke arah barat
4. Ketika malam, panel surya akan berputar ke arah timur
b) Rangkaian
c) Prinsip Kerja
Ketika siang hari, maka sensor pir akan mendeteksi adanya cahaya sehingga hambatan berkurang yang menyebabkan tegangan di kaki base transistor akan cukup unutk mengaktifkan transistor. Ketika transistor aktif, maka kaki collector dan emitor akan terhubung sehingga adanya tegangan yang mengalir dari supply, menuju relay, menuju collector lalu emittor dan diteruskan ke ground yang menyebabkan relay aktif. ketika relay aktif, maka switch akan bergeser sehingga rangkaian output akan terhuunng yang menyebabkan motor untuk memutar panel ke arah barat hidup.
Ketika siang hari, maka thermistor akan mendeteksi suhu yang tinggi sehingga tegangan outputnya cukup tinggi yang menyebabkan yang menyebabkan tegangan di kaki inverting akan lebih tinggi daripada tegangan di kaki non-inverting yang menyebabkan tegangan di kaki base transistor tidak cukup untuk mengaktifkan transistor.
Ketika malam hari, thermistor akan mendeteksi suhu rendah sehingga tegangn yang dialirkan ke kaki inverting lebih rendah dari kaki non-inveriting yang menyebabkan tegangan di kaki base transistor akan cukup unutk mengaktifkan transistor. Ketika transistor aktif, maka kaki collector dan emitor akan terhubung sehingga adanya tegangan yang mengalir dari supply, menuju relay, menuju collector lalu emittor dan diteruskan ke ground yang menyebabkan relay aktif. ketika relay aktif, maka switch akan bergeser sehingga rangkaian output akan terhuunng yang menyebabkan motor untuk memutar panel ke arah barat hidup. Ketika transistor aktif, maka kaki collector dan emitor akan terhubung sehingga adanya tegangan yang mengalir dari supply, menuju relay, menuju collector lalu emittor dan diteruskan ke ground yang menyebabkan relay aktif. ketika relay aktif, maka switch akan bergeser sehingga rangkaian output akan terhuunng yang menyebabkan motor untuk memutar panel ke arah barat hidup.
Ketika angin kencang, pada gurun akan membawa benda padar seperti pasir, maka sensor flex akan bengkok sehingga berlogika 1 dan mengalirkan tegangan yang menyebabkan tegangan di kaki base transistor akan cukup unutk mengaktifkan transistor. Ketika transistor aktif, maka kaki collector dan emitor akan terhubung sehingga adanya tegangan yang mengalir dari supply, menuju relay, menuju collector lalu emittor dan diteruskan ke ground yang menyebabkan relay aktif. ketika relay aktif, maka switch akan bergeser sehingga rangkaian output akan terhubunng yang menyebabkan motor untuk membersihkan panel surya hidup.
d) Video
e) Link Download
- html Download
- Library Proteus Di Sini
- Datasheet Op-AmpDatasheet Transistor NPNDatasheet DiodaDatasheet Relay klik disiniDatasheet Motor klik disiniDatasheet Baterai klik disini
- Datasheet sensor LDR
- Datasheet Flex Sensor Di Sini
- Data Sheet Thermistor Di Sini
Komentar
Posting Komentar
